Rhinoceros è un modellatore NURBS di superfici, cioè esso utilizza comandi che da curve NURBS permettono di ottenere delle superfici tridimensionali; queste ultime, unite opportunamente, danno vita a degli oggetti solidi, degli oggetti 3D.
Il disegno in Rhinoceros deve quindi seguire un processo di pensiero e di progettazione diverso da qualsiasi altro software CAD. Rhinoceros infatti non è un “modellatore solido”, per quanto contenga molti comandi tipici di questo genere di programmi, come ad esempio le primitive solide (parallelepipedo, cono, sfera, ecc.) e i comandi di combinazione booleana 3D.
Si può però affermare che i suddetti comandi sono inseriti in Rhinoceros per aiutare i disegnatori CAD provenienti da altri software a modellare in 3D fin da subito con Rhino, ma non sono questi gli strumenti che andrebbero usati in maniera principale in Rhinoceros.
Il comando principale, quello più importante, è quello delle curve NURBS!
Le curve NURBS sono delle vere e proprie rappresentazioni grafiche di funzioni matematiche, le NURBS possono rappresentare accuratamente sia oggetti geometrici standard (come linee, cerchi, ellissi, sfere) che geometrie di forma organica, quali carrozzerie per automobili, oggetti anatomici o corpi umani.
Per disegnare in Rhino non è necessario essere dei matematici, ma il fatto di sapere che ogni curva NURBS è descritta da un polinomio è importante per avere coscienza di quale tipo di curva si deve usare per ogni parte del disegno.
Infatti le curve NURBS in Rhinoceros hanno sempre un grado (in genere grado 1, 2, 3 o 5) e questo grado corrisponde al grado del polinomio, dell’equazione, che descrive la curva.

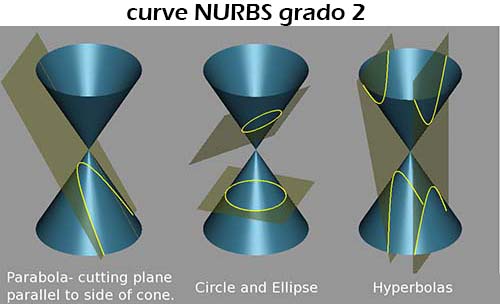

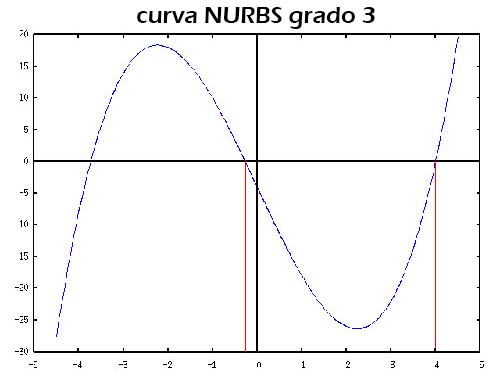

Per semplificare, una linea, essendo descritta dalla funzione di una retta, è una curva di grado 1, un cerchio o una parabola, sono curve di grado 2, mentre le curve NURBS di grado 3, le più usate in Rhino sono quelle che descrivono le curve uniformi, dette spline, sono quelle che permettono di descrivere oggetti di tipo free-form, oggetti quindi di forma organica.
Di seguito un video in cui viene velocemente mostrato il potenziale delle curve NURBS nella modellazione 3D con Rhinoceros. Per imparare bene ad usare Rhinoceros, iscriviti al mio corso.
